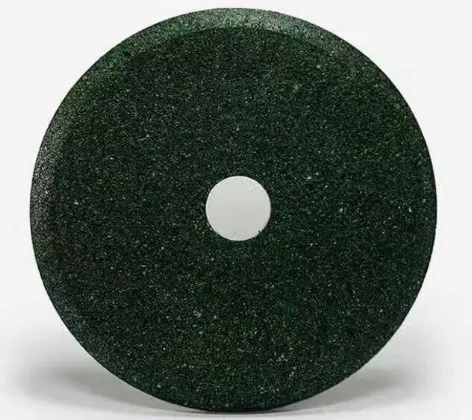

Forme plate-meulesont un large éventail d’applications. En fonction de leurs dimensions, ils peuvent être utilisés pour la rectification intérieure, la rectification extérieure, la rectification plane, la rectification sans centre, la coupe d'outils, le rainurage et la rectification libre. Les meules de forme plate-avec des bords incurvés sont utilisées pour meuler des surfaces courbes telles que des rainures de taraudage et des chemins de roulement.
1. Les meules de type 1 à double biseau-sont principalement utilisées pour meuler les surfaces des dents d'engrenage et les filetages simples-.
2. Les meules à double biseau de type 2 et de type 3 sont principalement utilisées pour le meulage externe tout en rectifiant simultanément les faces d'extrémité.
3. Les meules à simple biseau de type 1 sont couramment utilisées pour meuler diverses dents de scie.
4. Les meules à simple biseau de type 2 ont un angle inférieur à 300 et sont utilisées pour affûter diverses fraises, alésoirs, broches, etc.
5. Les meules convexes simples-sont principalement conçues pour un montage facile par bride sur des meules de grand-diamètre et de section mince-. Leurs applications sont identiques aux meules parallèles.
6. Les meules concaves simples-sont utilisées pour le meulage cylindrique interne et plat ; des versions de plus grand-diamètre sont utilisées pour la rectification cylindrique externe.
7. Les meules double-concaves sont utilisées pour le meulage externe et l'affûtage des outils, ainsi que pour les meules et les meules de guidage dans les rectifieuses sans centre.
8. Les meules coniques concaves simples sont utilisées pour le meulage externe combiné avec le meulage de face d'extrémité.
9. Les meules coniques concaves double face sont utilisées pour meuler les diamètres externes tout en meulant simultanément les deux faces d'extrémité, comme lors du meulage des tourillons de vilebrequin.
Des meules fines sont utilisées pour couper et rainurer selon différentes exigences du processus.
10. Meules boisseauxsont principalement utilisés pour meuler des fraises, des alésoirs, des forets à aléser, des broches, des coupe-papier, des coupe-tabac, etc., et peuvent également être utilisés pour le meulage plat et interne.
11. Les meules en forme de bol-sont généralement utilisées pour affûter les fraises, les alésoirs, les broches, les outils de tournage en forme de disque-, les fraises à engrenages et les forets d'alésage. Les meules en forme de bol-avec un angle de paroi externe de 50 degrés peuvent meuler des plans inclinés, tels que les voies de machines-outils et les porte-outils.
13. Meules à vaisselle Comprend les meules à disque No. 1, No. 2 et No. 3. Le disque de type 1 convient au meulage des fraises, des alésoirs, des broches et d'autres outils. Le disque de type 2 peut meuler des fraises à engrenages en développante. Le disque de type 3 est principalement utilisé pour meuler les engrenages.
14. Les pierres à huile sont des outils abrasifs destinés au meulage manuel ou utilisés dans des rectifieuses spécialisées. En fonction des caractéristiques d'application, les pierres à huile sont classées en types de finition standard, double-, d'affûtage et de super-.
15. Les pierres à huile standard se présentent sous des formes carrées, rectangulaires, triangulaires, en forme de couteau-, cylindriques et semi-circulaires. Ils sont largement utilisés pour l’affûtage manuel de divers outils, moules et composants.
16. Les pierres à huile double-face ont une forme rectangulaire. Tirant parti des différents matériaux, granulométries et duretés des deux côtés, ils sont utilisés pour affûter les outils et les instruments de coupe.
17. Les pierres à huile d'affûtage se présentent sous des formes carrées ou rectangulaires. Montés sur diverses machines à roder, ils sont utilisés pour roder les blocs-cylindres des automobiles, des tracteurs, des avions, des compresseurs d'air et des équipements similaires.
18. Pierres à huile de super-finition : formes carrées, rectangulaires ou irrégulières. Largement utilisé pour la super-composants de précision de finition tels que les chemins de roulement, les rouleaux, les vilebrequins de moteurs à combustion interne, les arbres à cames, les guidages de machines-outils, les instruments de mesure de précision et les appareils électroniques.
19. Tous les types de meules sont assemblés à partir de plusieurs segments pour les opérations de meulage plat.
Après avoir examiné ces options, de quelle meule avez-vous besoin ? Pour toute demande de renseignements ou d'assistance, veuillez me contacter directement :
